Gradi di protezione IP (Index Protection)
La norma CEI EN 60529 1997-06 (IEC529 ex CEI 70-1) + A1 2000-06 “Gradi di protezione degli involucri”, stabilisce un sistema di classificazione dei gradi di protezione degli involucri per materiale elettrico, la cui tensione nominale non supera 72,5 kV.

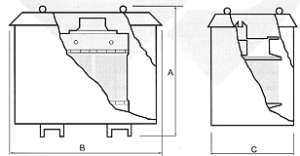

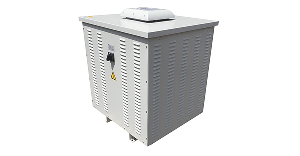

Cassette di protezione in lamiera da 2,5mm di spessore verniciate a polvere, alettate per il raffreddamento naturale del trasformatore, colore RAL 7035, Grado di protezione IP23.
Questa norma permette di indicare, il livello di protezione degli involucri per materiale elettrico, contro l’accesso a parti pericolose interne all’involucro e contro la penetrazione di corpi solidi estranei e dell’acqua.
Questa norma non considera la protezione contro i rischi d’esplosione o contro situazioni ambientali come l’umidità, i vapori corrosivi, le muffe o gli insetti. In ogni caso, il grado di protezione IP dichiarato deve essere garantito nella “condizione ordinaria di servizio degli apparecchi”.
Prima e seconda cifra definite dalle norme CEI70-1 – IEC 529 – IEC 144 – UTE C20 – 010 – DIN 40050
Protezione contro la penetrazione di corpi solidi esterni:
0 = Non protetto
1 = Protetto contro i corpi solidi superiori a 50 mm
2 = Protetto contro i corpi solidi superiori a 12 mm
3 = Protetto contro i corpi solidi superiori a 2,5 mm
4 = Protetto contro i corpi solidi superiori a 1 mm
5 = Protetto contro la polvere
6 = Totalmente protetto contro la polvere
Protezione contro la penetrazione dei liquidi:
0 = Non protetto
1 = Protetto contro la caduta verticale di gocce d’acqua
2 = Protetto contro la caduta di gocce d’acqua con inclinazione max di 15°
3 = Protetto contro la pioggia
4 = Protetto contro gli spruzzi d’acqua
5 = Protetto contro i getti d’acqua
6 = Protetto contro le ondate
7 = Protetto contro gli effetti della immersione
8 = Protetto contro gli effetti della sommersione
Dv: caduta di tensione da vuoto a pieno carico – Vcc: Tensione di corto circuito.
