I trasformatori della serie TMC sono costruiti fino alla potenza di 25000 VA con nucleo di tipo a colonna e con collegamento serie parallelo. Su richiesta le dimensioni possono essere variate per soddisfare eventuali esigenze di ingombro.
– isolamento classe E
– frequenza 50/60 Hz.
– esecuzione aperta, grado di protezione IP00
– temperatura ambiente max 40°C
– telaio con connessione di terra
– impregnazione in resina e tropicalizzati
– classe elettrica di protezione l
– la piena potenza è riferita alla massima tensione
– avvolgimenti separati in esecuzione a colonna
– potenza espressa in VA
– tensioni e frequenza di rete
– tensione d’uscita, precisando la suddivisione della potenza sui secondari (nel caso di più secondari)
– temperatura ambiente
– condizioni ambientali d’esercizio
Tensione Primaria: 0-230-400 Vac
Tensione Secondaria: 12-0-12(0-12-24) / 24-0-24(0-24-48) / 55-0-55(0-55-110) / 115-0-115(0-115-230)

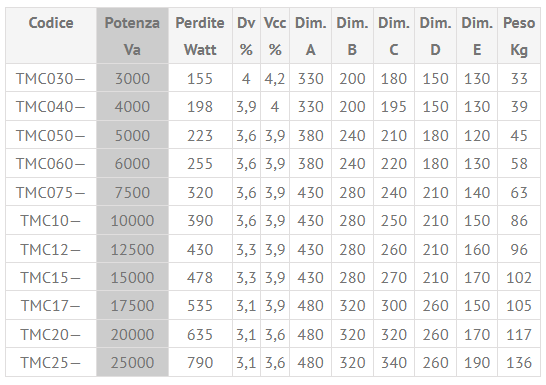

Codice Finale: 12-0-12=Cod.12 / 24-0-24=Cod.24 / 55-0-55=Cod.55 / 115-0-115=Cod.115
Dv: caduta di tensione da vuoto a pieno carico – Vcc: Tensione di corto circuito.
