La serie TTI è composta da trasformatori i cui avvolgimenti primari e secodnari sono elettricamente separati tramite schermo elettrostatico, al fine di limitare i pericoli dovuti ad un contatto simultaneo accidentale tra la massa e le parti metalliche che possono andare in tensione in caso di guasto dell’isolamento. Normalmente il collegamento delle fasi è eseguibile a stella.
Su richiesta le dimensioni possono variare per soddisfare eventuali esigenze di ingombro.
– isolamento classe E
– frequenza 50/60 Hz.
– esecuzione aperta, grado di protezione IP00
– temperatura ambiente max 40°C
– esecuzione verticale oppure orizzontale
– impregnazione in resina e tropicalizzati
– gruppo vettoriale Yyn0
– a richiesta di eseguono altri gruppi vettoriali
– classe elettrica di protezione l
– schermo tra primario e secondario
– potenza espressa in VA oppure in KVA
– tensioni e frequenza di rete
– tensione d’uscita
– tipo di collegamento
– temperatura ambiente
– condizioni ambientali d’esercizio
– quantità di schemi da inserire

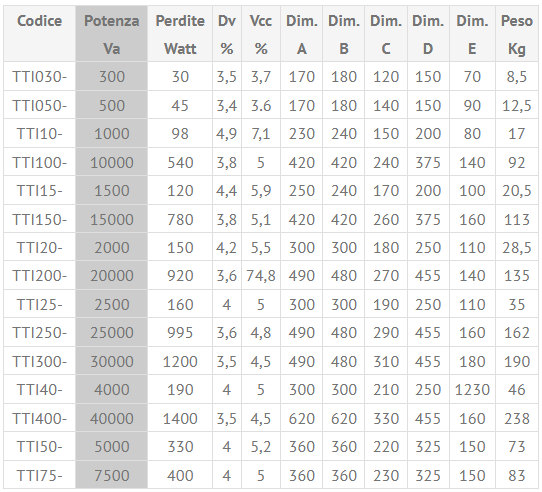

Tensione Primaria: 230-400Vac
Tensione Secondaria: 230Vac+N (accessibile) oppure 400Vac+N (accessibile)
Codice Finale: 230+N=Cod.2 / 400+N=Cod.4
Dv: caduta di tensione da vuoto a pieno carico – Vcc: Tensione di corto circuito.
